Устройство контроллеров Январь 7.2+ и М73

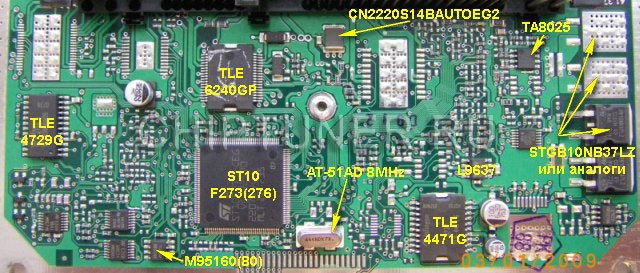

ST10F273(276) - 16-разрядный процессор, содержащий внутреннюю флэш-память (flash) для хранения управляющей программы и калибровок размером 832Кб и 68Кб ОЗУ. Процессор поддерживает интерфейс CAN 2.0 (C-CAN) и имеет встроенную процедуру On-chip bootstrap loader.
TLE 6240GP - Последовательное управление на 16 ключей (SPI протокол). Прямое параллельное управление 8 каналами для приложений с широтно-импульсными сигналами. Форсунки, КПА, лампа диагностики, РБН, ГлР, РВ1, РК, тахометр, сигнал расхода топлива, НДК1, НДК2.
M95160(80) - микросхема SERIAL EEPROM. В нее прописываются данные по иммобилизации контроллера, VIN-номера и данные регистратора.
TLE 4729G - микросхема для управления шаговым двигателем - регулятором холостого хода.
ТА8025F преобразователь импульсов от датчика положения коленвала.
L9637 - драйвер K-line.
TLE4471G - 5-ти вольтовый стабилизатор для питания процессоров и датчиков.
VNN1NV04 – драйвер реле вентилятора 2, только в блоках для приоры и калины (на фото отсутствует).
CN2220S14BAUTOEG2 – варистор для защиты контроллера по питанию
STGB10NB37LZ – ключи зажигания 4 шт (на фото 8-клапанная версия, соответственно, ключей всего 2).
AT-51AD 8MHz – кварцевый резонатор
