Провереные схемы адаптеров K-Line

Адаптер K-Line это устройство передачи данных по однопроводной линии, т.е запросы диагностического оборудования и ответы ЭСУД передаются по одной линии. СОМ-порт компьютера имеет раздельные входы для получения и отправки данных, для согласования и предназначен адаптер сигналов СОМ <-> K-Line. К-линия автомобильной диагностики имеет "подтяжку" к 12 вольтам (питание ЭБУ) и размах сигналов от 0 до 12 V (теоретически, реально уровни немного отличаются).

Одну из самых простых, но при этом отлично работающую схемку на двух транзисторах Вы видите на рисунке. Диод, защищающий схему адаптера от переполюсовки должен быть с минимальным падением напряжения, например, диод Шоттки. В некоторых случаях полезно подобрать номинал резистора R4 в пределах 510 Ом - 1 КОм, замеряя ток между K-Line и общим проводом в пределах 15-20 mA. Основная проблема адаптеров такого типа - транзистор передающий сигнал от К-линии на компьютер (Q1 на приведенной схеме) медленно закрывается, что вызывает необходимость подбора резисторов для предотвращения перенасыщения транзистора. В противном случае фронт сигнала сильно запаздывает, что приводит к отсутствию связи. Несколько таких адаптеров успешно работают, диагностируя все системы - от Микаса до Bosch MP7 и со всеми программами - загрузчиками блоков Январь 5.1.X. Иногда, при неустойчивой работе с протоколом ALDL, в котором пятивольтные уровни сигнала достаточно убрать резистор питания K-Line (в данном случае R4). Транзисторы, использующиеся в схеме - любые маломощные кремниевые, структуры n-p-n, например, КТ3102. Желательно подобрать транзисторы с максимальным значением коэффициента усиления по току. Как проверить адаптер не подключая к автомобилю? Очень просто. Дело в том, что поскольку линия после адаптера однопроводная, можно послать в порт сигнал и тут же его прочитать (режим "эхо"). Для этого необходимо подключить адаптер к компьютеру и воспользоваться древней программой диагностики компьютеров - Check It 3.0. Включаем режим диагностики COM и наблюдаем в окнах прием - передачу символов. Если все проходит нормально, это косвенно говорит о том, что схема работает, для полной уверенности необходимо осциллографом проконтролировать сигналы RxD, TxD и K-Line. Размах сигналов на разъеме СОМ - порта должен быть от +12V до 0V (в идеале, реально чуть поменьше. По стандарту необходим размах от +12 до -12V), а на линии K-Line от +12V до нуля. Проверку адаптера осуществляет так же программа диагностики ICD.

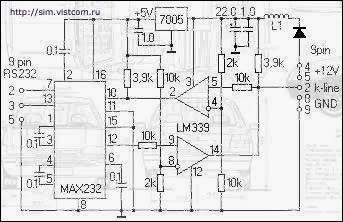

Второй вариант "правильной" схемы адаптера для тех, кому проблематично достать дефицитную микросхему MC33199D прислал SHURIKEN. Адаптер по этой схеме эксплуатируется более полутора лет, прошел проверку на всех системах впрыска и характеризуется как "железобетонный" Для согласования с СОМ - портом применена всё та же, довольно распространенная и дещевая (в разных регионах цена колеблется от 30 до 50 руб) микросхема MAX232 (ICL232CPE, HIN232), а согласование с линией диагностики - микросхема LM339. Каких либо дополнительных особенностей схема не имеет, катушка L1 служит для фильтрации импульсных помех.
