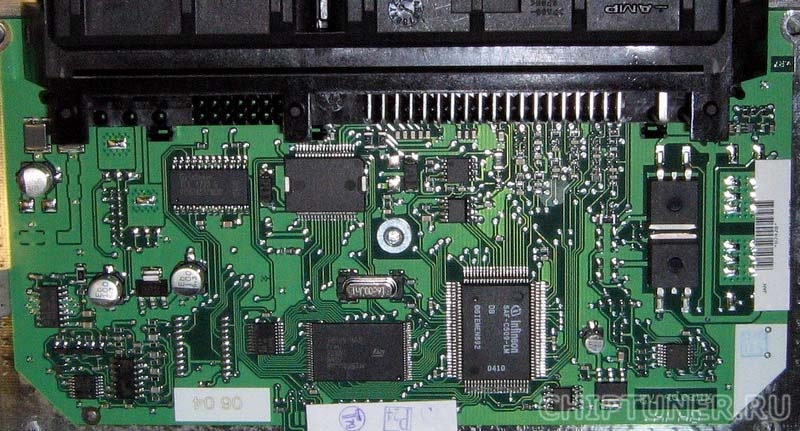

Как прошить ЭБУ Январь 7.2(+), Бош 7.9.7(+), М73
Нам потребуется:
- 1. К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой)
- 2. АКБ, или БП (12V)
- 3. Программа (в случае с Январь 7.2 winfe_1.13, Бош 7.9.7 и М73 OpenBox319)
- 4. Авторская(или стоковая) прошивка
- 5. Блок снять для удобства работы на столе

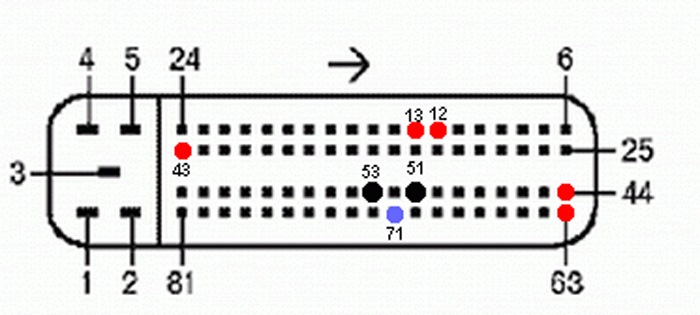

51,53 контакт ЭБУ — Масса
71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)
13 контакт ЭБУ — Включение зажигания (+12В)
12 контакт ЭБУ – Неотключаемое питание (+12В)
43 контакт ЭБУ — Разрешение программирования (для Январь 7.2 и М73 +12В, через резистор порядка 1-5 КОм, для Бош 7.9.7 на -12В)
44,63 контакт ЭБУ — Питание главного реле (+12В)

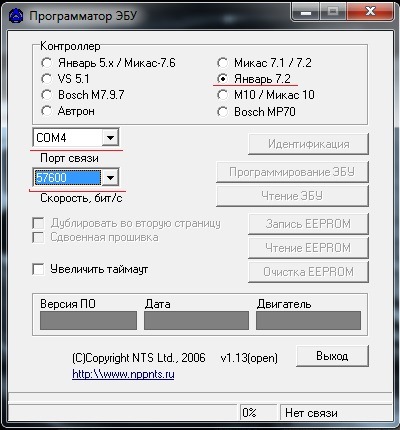

Теперь когда всё подготовили Переходим к программе winfe_1.13 (программа работает как из по Win ХР так и из под Win 7) Открываем программу Выбираем Январь 7.2 Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)
Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись "Связь с ЭБУ", если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате "bin" весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надоДекриптовать программой «Enigma»
Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим. После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
